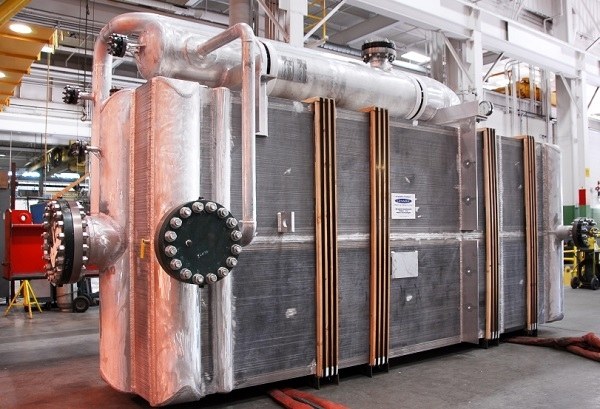

Алюминиевый пластинчато-ребристый теплообменник

Назначение, описание, преимущества выбора пластинчато-ребристых теплообменников из высококачественного алюминия



Теплообменники пластинчато-ребристые специально разрабатываются для использования в нефтегазовом секторе экономики, ведущих отраслях промышленного производства. Изготовление ПРТ осуществляется в строгом соответствии с отраслевыми стандартами (ГОСТ, ТУ, ОСТ), что позволяет создавать компактные и высокоэффективные устройства, позволяющие обеспечивать теплообмен между жидкими и неагрессивными газообразными средами.

Специализированная компания «Завод Резервуаров и Негабаритных Металлоконструкций» предлагает полный комплекс услуг, от разработки до изготовления теплообменников по индивидуальным заказам.

Стандартизация

Параметр	Наименование	Номер
Типы, основные тех. показатели, а также наиболее востребованные размеры	ГОСТ	15518
Техтребования	ГОСТ Р ISO	15547
Подготовка к покраске и покраска	-/-	8501-1

С учетом вышеуказанных нормативно-технических документов определяются:

- расчет основных параметров;

- подбор материалов;

- производство;

- контроль и подготовка к поставке изделий потребителям



Разновидности

№ п/п	Вид	Сокр.	Особенности изготовления рамы
1	Разборные, однопластинчатые	Р	- крепление на стандартной раме - с двумя опорами
2	Разборные, сдвоенные	РС	- установленная на 3 опоры
3	Неразъемные	Н	-





Важные для выбора параметры



S пов. пластины, участвующей в теплообмене (м2)	S пов с учетом типа устройства			Оптимальное давление в системе	Т 0С теплоносителя
	С одной пластиной	С двумя пластинами	Неразъемные
0,2	1 … 40	-	-	1	-20 … +180
0,3	3… 25	12,5 … 33,5		1	-20 … +180
0,5/0,53	-	31 … 320 / 40 … 315		1 / 1,6	-20 … +200 -20 … +150
0,6	10 … 300	-	-		-20 … +180
1	-	-	400		-70 … +150
1,3	200 … 800	-	-		-20 … +180

Сфера использования

В зависимости от типов и конструктивных особенностей различных видов устройств, теплообменники используются:

• Нагревание и охлаждение жидких сред с повышенным уровнем вязкости;
• В процессе паровой конденсации;
• При организации эффективного и непрерывного обмена теплом между средами в разном состоянии вещества;
• При осуществлении теплообменных процессов с содержащими вредные вещества средами;
• С разными углами присоединительных гофр (60⁰, 120⁰).



Основные размеры приведены ниже.

Теплообменники «Р»:

S пластины, м2	Тип исп-я	S теплообменника, м2	Число пластин	L, см	L1	HВысота	D усл. прохода	Вес, т
0,2	1	1 – 6,3	8; 12; 28; 34	340- 55	19 - 35	139	15	5,5 – 6,5
	2	10 – 12,5	52; 66	86-95	36-316	137	15	0,7 – 0,8
	3	16 - 40	84 - 204	162- 250	90- 148	137	15	2,3 – 5,7



Тип «РС»:

S пластины, м2	Тип исп-я	S теплообменника, м2	Число пластин	L, см	L1	HВысота	D усл. прохода	Вес, т
0,5	2	31 – 140	64 - 280	140 - 310	89-350	186	20	1,7 – 3,2
0,5	3	160-320	320 - 640	430 - 680	280-472	192	120	4,6 – 6,9



«Н»:

S пластины, м2	S теплообменника, м2	Число пластин	L, см	L1	HВысота	D усл. прохода	Вес, т
1	400	416	167	62,5	310	1250	9,9



Основные элементы теплообменников

• Опоры
• Комплект пластин.
• Фиксатор.
• Подвижная крышка.
• Стойка опоры.
• Болты-стяжки.
• Направляющая и несущая планки.
• Соединение.

Выгодное предложение

Специализированная компания РиНМ изготавливает и реализует теплообменники, которые по всем параметрам отвечают требованиям безопасности. В процессе работы обеспечивается надежность функционирования оборудования, высокие эксплуатационные параметры. Каждый теплообменник в обязательном порядке оснащается строповочными устройствами, расчет которых осуществляется с учетом требуемого запаса прочности.

Поставки осуществляются напрямую, цены определяются заводом-изготовителем!
