Двустенный горизонтальный резервуар РГСД-25 м3

Двустенный горизонтальный резервуар РГСД-25 м3

Сфера применения двустенных резервуаров модели РГСД-25 м³

Двустенные резервуары горизонтального типа, объемом 25 м³ используются при необходимости организовать временное хранение и дозированную выдачу жидких продуктов (характеризующихся пониженным уровнем агрессивности), сжиженных газов, а также технической воды. Изготавливаются такие накопительные емкости в строгом соответствии с ГОСТ 17032-2010.

Завод Резервуаров и Негабаритных Металлоконструкций осуществляет комплексные поставки двустенных резервуаров объемом 25 м³ по ценам предприятия-изготовителя. Обеспечивается начало изготовления в день поступления платежа, отгрузка – по готовности, в кратчайшие сроки.

Основные нормативно-технические документы

Изготовление РГСД-25 м³ осуществляется в строгом соответствии со следующими отраслевыми стандартами:

Параметр Наименование док-та Номер
днища конические ГОСТ 12619-12623;
Используемый прокат листовой стальной 19903
Требования к проведению сварочных работ 23518 14771 11534
Общие техусловия, предъявляемые к прокату для строительных стальных конструкций 27772
Маркировка 14192
Нормы противопожарной безопасности ГОСТ 12.1.007
Климатическое исп-е (У1, УХЛ1) -/- 15150

Назначение двустестенных резервуаров РГСД-100 м3

Резервуары стальные двустенные применяются на предприятиях добывающей углеводороды сферы, при организации временного хранения, транспортировки, дозированной выдачи:

  • Жидких неагрессивных продуктов: нефть, нефтепродукты, ГСМ, различные виды топлива;
  • Газы с сжиженном состоянии;
  • Техническая вода.

Допускается хранение всех вышеперечисленных запасов материальных средств при плотности вещества, не превышающей 1300 кг/м³. при организации хранения веществ, в целях обеспечения правил противопожарной защиты и охраны труда необходимо обеспечить плотность не более 0,07 МПа.

Основные технические характеристики

V, м³ D, м L,м Опоры M, тонн S поверхности, м²
изнутри снаружи
25 2,4 6,6 2 3,7 52 67

Требования в процессе повседневного применения эксплуатации:

№ п/п Параметр Ед. изм-я Результат
1 Т, температура °С + 50 - 60
2 Давление в созданном межстенном пространстве МПа ≤ 0,001
3 Уровень сейсмоопасности балл 7
4 Р внутреннее кгс/см² 0,7

Отличия конструктивных решений

Резервуар с двумя стенками представляет собой цилиндрический сосуд, расположенный в горизонтальном положении. Внутри размещен еще один сосуд, точно такой же формы, но меньшего размера.

Реализован принцип изготовления «стакан в стакане», что обеспечило:

  1. Повышение уровня экологической безопасности хранения нефтепродуктов;
  2. Сведение к минимуму вероятность утечки жидкости благодаря наличию межстенного пространства;
  3. Повышению уровня пожарной и взрывозащищенности;
  4. Сохранению тепла внутри емкостного оборудования;
  5. Снижение теплопотерь в процессе обогрева.
  6. Межстенное пространство может быть заполнено:
  • Различными видами демпфирующего вещества: тосол, антифриз, этиленгликоль;
  • Инертный газ (азот)
  • Теплоизоляционный укрывочный слой.
Нормы, установленные для жидкости, находящейся в межстенном пространстве Плотность не превышает показателей хранящегося топлива (среды)
Т вспышки не менее 100°С
Полная инертность, неспособность по своим параметрам вступать в любое химическое взаимодействие с материалами, из которых изготавливается резервуар
Обеспечение сохранности химических и физических параметров хранящихся в резервуаре жидких/газообразных веществ.

Требования к установке резервуаров:

Тип грунта
Неводонасышенные Водонасышенные

- Ро не превышает 1,7 т/м³;

- величина угла естественного откоса – не более 30°;

- предельная высота засыпки резервуара (от верхней части до уровня земли) – 1,2 м, без учета высоты снежного покрова зимой.



- Ро ≤ 1,1 т/м³;

- засыпка по аналогичным требованиям;

- залегание  грунтовых вод в непосредственной близости к поверхности земли.

Конструктивные требования резервуаров РГСД-100 м3

Используемые штуцеры. При обеспечении эффективной и безопасной работы с резервуарами, контроля состояния хранимого продукта и других важных параметров, используется ряд штуцеров:

Использование Кол-во Способ уплотнения соединения
Контроль наполнения 1 Шип-паз
Точка выдачи продукта 1 -/-
Обеспечение обесшламливания 1 гладкое
Дренаж (в межстенном пространстве 1 -/-
Наполнение пространства между стенками азотом 1 -/-
Выход воздуха 1 Резьбовое соединение
«Дыхательный» клапан для основного резервуара 1 гладкое
Точка замера уровня 1 -/-
Защита от переполнения (блокиратор) 1 -/-
Точка входа / выхода тпелоносителя 2 -/-
Обеспечение монтажа тех. оборудования 1 -/-
Люк внешнего, визуального осмотра 1 -/-
Монтаж измерительных приборов 3 Резьбовое

Используемые при изготовлении элементы конструкции:

Основные Вспомогательные

- стенки;

- днища;

- внутренние секции;

- ребра для повышения жесткости каркаса;

- различные лючки

- опорные элементы;

- усиливающие накладки.

- лестницы, смотровые и технологические площадки, переходы и ограждения безопасности

Применение стали

Основные Вспомогательные
Исключительно углеродистая углеродистая: (ПС), (К).

Специализированная компания Завод РиНМ оперативно и на высоком качественном уровне организует изготовление и осуществляет доставку изделий марки РГСД и объемом 25 метров кубических. Для оформления заказа достаточно подать заявку (по телефону или через адрес электронной почты) и указать марку стали, вид проката, желаемые сроки и количество изделий.

Обращайтесь!

Преимущества

  • price

    Цены от производителя

  • garant

    Гарантия качества

  • key

    Комплектация объектов под ключ

  • mounting

    Производим монтаж/демонтаж

  • delivery

    Оперативная доставка в любой регион

  • clock

    Быстрые сроки поставки,
    четкое соблюдение сроков

  • person

    Персональный подход

  • garant2

    Гарантийное обслуживание

  • develop

    Разработка КМД от 2-х
    рабочих дней

  • doc

    Составление КП от 15 минут

Подготовим коммерческое предложение
с учетом ваших индивидуальных технических требований

Скачать опросный лист

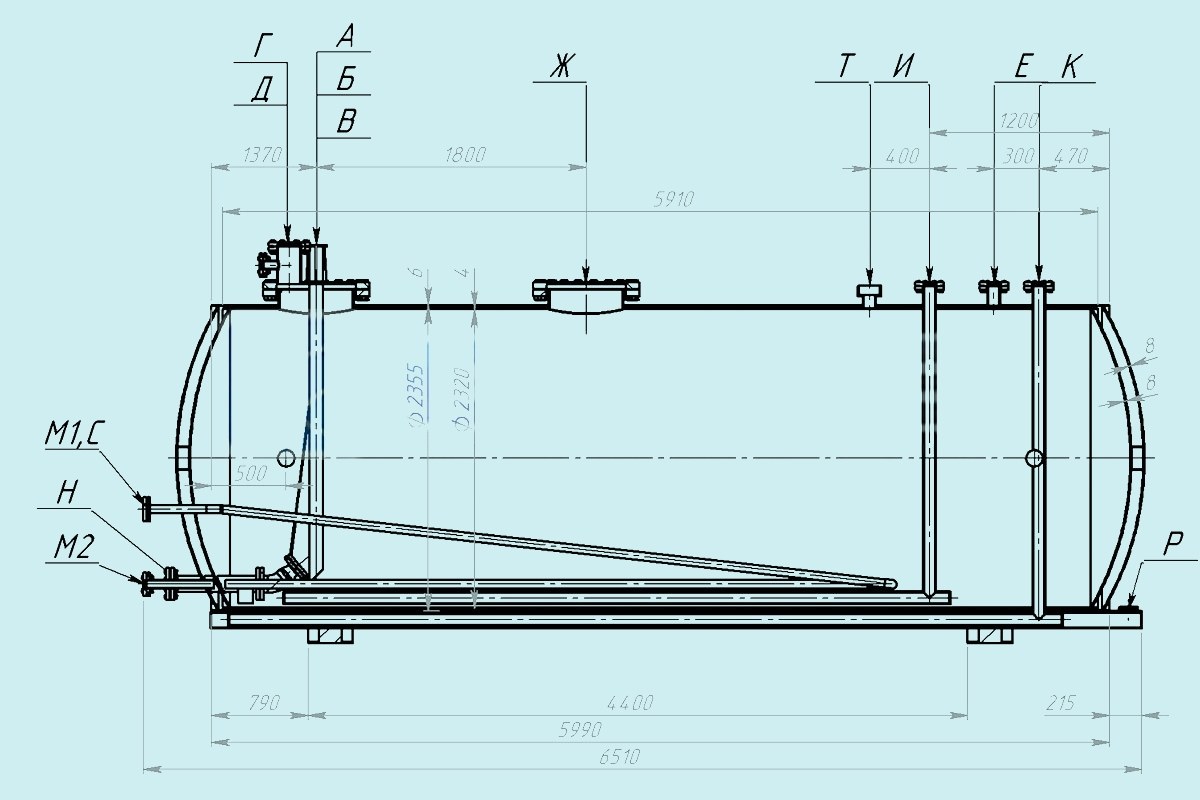

Технические характеристики

ОБОЗНАЧЕНИЕ

НАЗНАЧЕНИЕ

А

для установки оборудования

Б

для наполнения

В

для установки датчика сигнализации уровня наполнения

Г

для установки дыхательного клапана

Д

для установки замерного устройства

Е

для наполнения межстенного пространства

Ж

смотровой люк

И

линия обесшламливания

К

для дренажа межстенного пространства

М1

для входа теплоносителя

М2

для выхода теплоносителя

Н

для выдачи продукта хранения

Р

для установки газоанализатора

С

для установки термометра

Т

для выхода воздуха



Чертежи

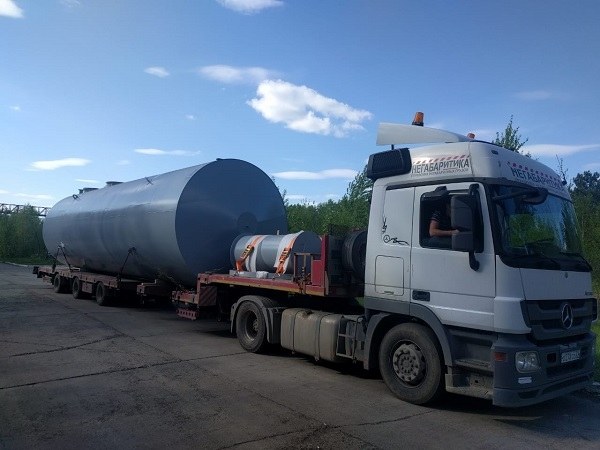

Доставка

Чтобы избавить Вас от необходимости поиска логистической компании, мы готовы взять на себя работу по осуществлению доставки оборудования на Ваш объект.

Преимущества осуществления доставки при помощи нашей компании:

  • Работа только с проверенными временем подрядчиками
  • Четкое соблюдение сроков
  • Разумные цены
  • При необходимости, груз можно застраховать
  • Стоимость услуги рассчитывается индивидуально, в зависимости от региона доставки и объема груза.

Свяжитесь с нашим менеджером по телефону или через форму сайта и мы подготовим для Вас расчет.

Скачать опросный лист
