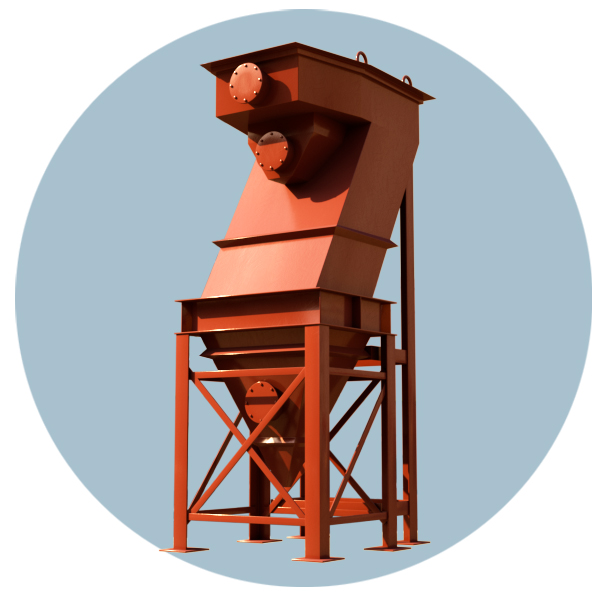

Сгуститель пластинчатый СП-20

Сгуститель пластинчатый СП-16А

Сгуститель пластинчатый СП-12А1

Сгуститель пластинчатый СП-8А

Сгуститель пластинчатый СП-6А1

Сгуститель пластинчатый СП-4А

Сгуститель пластинчатый СП-2А

Сгуститель пластинчатый СП-1А

Сгуститель пластинчатый СП-0,3

Пластинчатый сгуститель в системах обезвоживания и осветления полезных ископаемых: от проблемы к инженерному решению

Перед руководителями обогатительных фабрик и горно-обогатительных комбинатов постоянно возникает одна и та же задача: обеспечить стабильное осветление полезных ископаемых и обезвоживание хвостов при одновременном сдерживании капитальных и эксплуатационных затрат. Традиционные радиальные сгустители требуют значительных производственных площадей, чувствительны к колебаниям расхода пульпы и часто не способны выдать чистый слив без многократного повышения дозы флокулянта. Именно в этой точке пластинчатый сгуститель проявляет себя не как маркетинговая новинка, а как рациональный инструмент тонкослойного сгущения: он кратно сокращает занимаемую площадь и позволяет точно управлять процессом разделения жидкой и твердой фаз.

Коренным отличием пластинчатого аппарата от классического радиального является применение наклонных параллельных пластин, которые формируют систему тонких проточных каналов глубиной в несколько десятков миллиметров. В таких каналах осаждение твердых частиц происходит в стесненных условиях, при ламинарном режиме течения, что многократно ускоряет разделение фаз. Это не просто модернизация гравитационного осаждения - это использование фундаментального свойства дисперсных систем: путь осаждения частицы в тонком слое сокращается пропорционально числу пластин, а производительность прямо связана с суммарной площадью осаждения, а не с диаметром чана. Понимание этого физического принципа избавляет от иллюзий при выборе оборудования для обезвоживания и позволяет смотреть на спецификацию аппарата сквозь призму реальных производственных условий.

Геометрические параметры пластинчатого сгустителя и их влияние на эффективность осветления

Пластинчатый сгуститель конструируется вокруг нескольких критичных геометрических величин, и каждая из них напрямую связана с кинетикой осаждения. Главные параметры - угол наклона пластин, расстояние между ними и длина канала. Совокупность этих размеров определяет площадь осаждения в свету и гидравлическую схему аппарата. Если хотя бы один параметр выбран без привязки к гранулометрическому составу и реологии пульпы, аппарат либо не обеспечит заданную чистоту слива, либо начнет заиливаться пластинами, превращаясь в необслуживаемый накопитель осадка.

Влияние угла наклона и расстояния между пластинами на производительность осветления

Угол наклона пластин задает баланс между скоростью сползания сгущенного осадка и вероятностью вторичного взмучивания. Для большинства рудных пульп оптимальный диапазон лежит в пределах 45–60 градусов. Увеличение угла сверх 60° помогает при склонности осадка к налипанию, но снижает эффективную площадь проекции пластин на горизонталь, а значит, и производительность по осветленной жидкости. Расстояние между пластинами, обычно выбираемое от 15 до 50 мм, диктуется крупностью частиц и содержанием глинистых фракций. При межпластинном зазоре менее 0,5 мм (,5 миллиметра - уже область ламельных отстойников сверхтонкой очистки) резко возрастает риск забивания, тогда как зазор свыше 80 мм нивелирует эффект тонкослойного сгущения - течение перестает быть ламинарным, и осаждение идет как в обычном радиальном сгустителе, но с неоправданной сложностью конструкции.

Из многолетней практики пусконаладочных работ отмечу, что самым недооцененным фактором является не сам зазор, а его равномерность по всему блоку. Допуск на межпластинное расстояние ±2 мм кажется незначительным, но при количестве пластин в блоке свыше сотни суммарная погрешность изменяет распределение потоков так, что до 15 % площади осаждения может работать вхолостую. Поэтому при приемке пластинчатых блоков мы всегда инструментально проверяем не несколько случайных точек, а всю матрицу пластин - от этого напрямую зависит, будут ли заявленные 10 500 м³/сут слива реальностью.

Гидравлическая нагрузка и загрузка по твердому: почему важен баланс

В любом сгустителе для обезвоживания существуют два связанных, но независимых ограничения: по объемному расходу жидкой фазы через зону осветления и по массе твердого, которую необходимо выгрузить в виде шлама. Превышение гидравлической нагрузки приводит к тому, что тонкие частицы не успевают осесть и выносятся в слив, а превышение загрузки по твердому провоцирует накопление осадка выше допустимого уровня с резким ухудшением качества перелива. В пластинчатом аппарате эта взаимосвязь обостряется: из-за малого живого сечения каналов подъем зеркала осадка на 50 мм способен полностью перекрыть нижние кромки пластин, после чего ламинарный режим сменяется вихревым, и все преимущества тонкослойного сгущения теряются в течение нескольких минут.

Баланс находят через удельную нагрузку по объему на 1 м² площади осаждения пластин. Для большинства минеральных суспензий эта величина составляет от 1,2 до 3,5 м³/м²·ч, но при наличии высокодисперсных глин она может падать до 0,8 м³/м²·ч. Именно поэтому мы всегда настаиваем на лабораторном определении скорости осаждения и индекса сгущаемости конкретной пробы пульпы заказчика. Паспортная производительность пластинчатого сгустителя без такой привязки - не более чем ориентир.

Расчет эффективной площади осаждения в пластинчатом сгустителе по методике Кинжи

Суммарная расчетная площадь осаждения в одном пластинчатом блоке определяется как произведение числа пластин на площадь проекции одной пластины на горизонтальную плоскость с поправкой на угол наклона. Классическая формула по Кинжи использует косинус угла наклона и эквивалентный диаметр канала, но на практике приходится вводить понижающий коэффициент использования площади, учитывающий мертвые зоны и неравномерность питания. Для блоков с подачей пульпы через затопленный коллектор этот коэффициент редко превышает 0,85, а при неудачной гидравлической разводке может снижаться до 0,65. Вводя запас 15–20 % к расчетной площади, проектировщик страхует себя, но избыточный запас опасен так же, как и недостаточный: при слишком большой площади и низкой нагрузке поток в каналах теряет скорость, выпадает наиболее тяжелый шлам, нарастает заиловка, и аппарат работает нестабильно.

Ключевая ошибка при выборе - стремление взять аппарат с запасом по площади осаждения без учета гидравлики слива. Я неоднократно видел, как на богатых глинистым сырьем фабриках устанавливали пластинчатые блоки с удвоенным запасом, и уже через месяц блоки приходилось демонтировать для кислотной промывки. Переливной порог не обеспечивал необходимой скорости слива, тонкая глина накапливалась в верхней части каналов, и вся система тонкослойного осветления превращалась в каскад глухих отстойников.

Сравнение совокупной стоимости владения пластинчатого и радиального сгустителя

Когда снабженец анализирует оборудование для обезвоживания и осветления полезных ископаемых0, его интересуют не столько габариты, сколько совокупная стоимость владения на горизонте 10–15 лет, куда входят капитальные затраты на фундаменты, монтаж трубопроводов, расход флокулянта, электропотребление и межремонтные интервалы. Прямое сравнение пластинчатого и радиального сгустителей одинаковой производительности по твердому продукту позволяет увидеть объективную картину, а не мифы.

Как видно из таблицы, пластинчатый аппарат выигрывает по капитальным затратам и расходу реагентов, но уступает в устойчивости к пиковым перегрузкам и абразивному износу. Именно поэтому при нестабильном водопритоке или при переработке крупнозернистых песковых фракций мы рекомендуем либо гибридную схему с предварительным сгущением в гидроциклонах, либо установку пластинчатого блока с усиленной футеровкой каналов полиуретаном. При этом важно помнить, что пластинчатый сгуститель принципиально не рассчитан на улавливание частиц крупнее 2,5 мм - их присутствие в питании быстро разрушает нижнюю кромку пластин, поэтому грохочение перед сгущением становится строгим технологическим требованием, а не опцией.

Нормативная база для пластинчатых сгустителей: требования ГОСТ к качеству слива и плотности сгущенного продукта

Работа пластинчатого сгустителя на обогатительном переделе регламентируется целым рядом государственных стандартов и отраслевых методик, которые определяют как конструкционные требования, так и показатели качества продуктов разделения. В первую очередь это ГОСТ 28338-89 «Соединения трубопроводов и арматура. Проходы условные (размеры номинальные)», регулирующий диаметры подводящих и отводящих патрубков, и ГОСТ Р 50838-2009 «Трубы из полиэтилена для газопроводов», если пластины изготавливаются из полимерных материалов. Однако ключевые показатели - содержание взвешенных веществ в сливе и относительная плотность сгущенного продукта - задаются технологическим регламентом предприятия, основанным на нормах водного законодательства и требованиях к оборотной воде.

Как ГОСТ 12.2.105-84 влияет на приемо-сдаточные испытания пластинчатого сгустителя

ГОСТ 12.2.105-84 «Оборудование обогатительное. Общие требования безопасности» обязывает изготовителя проверять прочность сварных швов и герметичность каждого пластинчатого блока перед отгрузкой. На практике это означает, что при приемке заказчик вправе требовать протокол гидравлических испытаний с выдержкой под давлением не менее 0,4 МПа в течение 30 минут. Пренебрежение этим пунктом приводит к тому, что микротрещины в полипропиленовых пластинах, незаметные глазу, через полгода эксплуатации размываются абразивной пульпой до сквозных отверстий, после чего весь блок превращается в источник постоянных протечек. Важный нюанс, который часто упускают при эксплуатации, - сохранение протоколов испытаний каждого блока для ротационного обслуживания. Без них при внезапном выходе блока из строя невозможно установить, был ли он дефектным изначально или износ носит закономерный характер, а это напрямую влияет на гарантийные обязательства.

Требования к содержанию взвешенных веществ в сливе при замкнутом водообороте

Согласно требованиям к оборотной воде флотационных фабрик, массовая концентрация взвеси в сливе пластинчатого сгустителя не должна превышать 0,5 г/л, а при использовании воды в гидрометаллургических процессах - не более 0,2 г/л. Достижение этих показателей напрямую связано с правильным подбором дозы флокулянта и своевременной очисткой переливных карманов. При забитых карманах фактические показатели слива ухудшаются в 2–4 раза, при этом визуально поток может оставаться прозрачным, поэтому единственным объективным методом контроля остается ежесменный отбор проб с последующим весовым анализом осадка.

Алгоритм выбора пластинчатого сгустителя для конкретного минерального сырья

Подбор пластинчатого сгустителя нельзя сводить к сравнению нескольких цифр из каталожной таблицы. Правильный выбор требует последовательного анализа характеристик пульпы, условий площадки и планов по расширению производства. Ниже приведен алгоритм, проверенный десятками реализованных проектов. Он позволяет избежать наиболее частых просчетов.

1. Определите физико-химические свойства пульпы. Возьмите представительную пробу исходного питания, измерьте гранулометрический состав, плотность твердой фазы, pH, температуру и содержание водорастворимых солей. Эти данные необходимы для расчета скорости осаждения в статических условиях и подбора материала пластин - полипропилен, полиэтилен или нержавеющая сталь.
2. Оцените требуемую производительность по твердому и по объему жидкой фазы. Учитывайте сезонные колебания водопритока и возможное расширение производства в ближайшие 5 лет. Из расчета по объемной нагрузке и по массе выведите два значения требуемой суммарной площади осаждения и примите большее из них, но с проверкой на минимально допустимую гидравлическую нагрузку.
3. Проведите лабораторные испытания на статическое и динамическое осаждение. Используйте цилиндр с наклонными пластинами-имитаторами. Зафиксируйте время осаждения до четкой границы раздела фаз и оцените мутность надосадочного слоя. По результатам определите коэффициент масштабного перехода от лабораторной модели к промышленному блоку - обычно 0,6–0,8.
4. Выберите конфигурацию пластинчатого блока. Исходя из коррозионной активности среды и абразивных свойств, подберите расстояние между пластинами, угол наклона, материал и тип футеровки. Проверьте, что выбранная конфигурация допускает легкую замену отдельных пластин без демонтажа всего блока - это критически важно для ремонтопригодности.
5. Спроектируйте систему подачи питания и отвода продуктов. Особое внимание уделите равномерности распределения исходной пульпы по всей ширине пластинчатого блока. Примените перфорированные коллекторы с отверстиями диаметром не менее 25 мм или тангенциальные питатели, исключающие застойные зоны. Предусмотрите резервные патрубки для химической мойки блоков без остановки процесса.
6. Согласуйте режим химической обработки. Определите точку ввода флокулянта, его тип и концентрацию рабочего раствора. Учитывайте, что в пластинчатых сгустителях зона реакции флокулянта с пульпой крайне ограничена, поэтому статический смеситель перед входом в аппарат часто эффективнее механической мешалки.

Ключевые критерии выбора пластинчатого сгустителя для вашего бизнеса

Принимая решение о закупке пластинчатого сгустителя для обогатительного передела, фокусируйтесь не на обещаниях «универсальности», а на соответствии конструкции конкретным задачам вашего предприятия. Сопоставьте паспортную производительность с экспериментальными данными, оцените доступность сменных блоков и возможность оперативной замены пластин силами ремонтного персонала. Убедитесь, что изготовитель предоставляет не только чертежи общего вида, но и подробную гидравлическую схему с указанием перепадов давления на каждом элементе. И самое главное - настаивайте на опытно-промышленных испытаниях одного блока на вашей пульпе в реальном режиме в течение не менее 72 часов. Только так можно исключить риск того, что дорогостоящее оборудование окажется несовместимым с реальной средой.

Мы предлагаем сопровождение на всех этапах - от лабораторной оценки пробы до сдачи объекта в эксплуатацию. В комплекс услуг входит профессиональный подбор типоразмера с привязкой к существующей линии обезвоживания, разработка проекта обвязки, доставка в любой регион России и стран ближнего зарубежья, а также гарантийная поддержка с выездом инженера в период освоения режима. Техника может быть размещена на складе ответственного хранения до момента готовности площадки. Для постоянных заказчиков предусмотрены гибкие условия оплаты, включая отсрочку платежа, что позволяет синхронизировать инвестиции с бюджетным циклом без ущерба для сроков поставки.
